繼電保護測試儀SMRT1產品介紹

小巧，堅固，輕便，功能強大

  可連接計算機操作或獨立操作

  帶智能觸屏界面，能直觀手動操作

  每相高強度電流， 高功率輸出（75 Amps/400 VA rms）

  網絡接口提供IEC 61850 測試功能

  使用AVTS軟件可作完全自動化測試

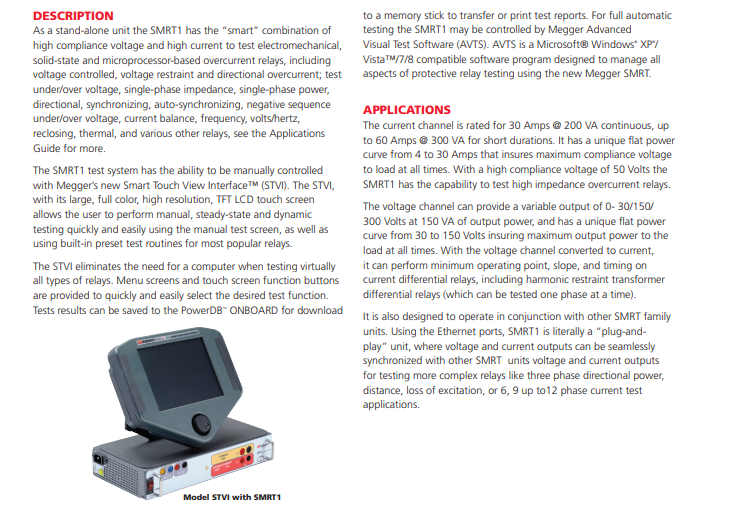

作為一個獨立的儀器，SMRT1具有高兼容電壓和高電流的「智能」結合，能測試機電、固態和基于微處理器的過流繼電器，包括電壓控制、電壓約束和定向過流；測試低/過電壓、單相阻抗、單相功率、定向、同步、自動同步、負序低／過電壓、平衡電流、頻率、伏/赫茲、重合閘、熱感以及其他各種繼電器，詳細請看應用指南。

SMRT1測試系統可透過Megger新的智能觸屏界面?（STVI）進行手動控制。STVI的大和全彩色高分辨率TFT液晶觸摸屏使用戶能夠手動控制測試屏幕，加上內置的預設最常見繼電器的測試程序，快速方便地執行手動、穩態和動態測試。

有了STVI，測試幾乎所有類型的繼電器時不再需要電腦。菜單屏幕和觸摸屏功能按鈕能提供快速、方便的選擇所需測試功能。測試結果可以保存到 PowerDB? ONBOARD，供下載到存儲盤以傳輸或打印測試報告。對于全自動測試，可以利用Megger的先進可視圖象操作檢測軟件（AVTS）控制SMRT1。 AVTS是一個微軟? Windows? XP?/ Vista?/7兼容的軟件程序，可使用Megger全新的SMRT管理繼電保護測試的各個方面。

當功率持續為 200 VA 時，電流通道的額定電流是 30 A；300 VA 時，可短時間達到 60 A。它具有獨一無二的平緩功率曲線（4 A 至 30 A），可確保始終能夠獲得最大順從電壓。當有高達 50 V 的順從電壓時，SMRT1 可測試高阻抗過流繼電器。

當輸出功率為 150 VA 時，電壓通道可提供 0 V 至 30/150/300 V 的可變輸出，且具有獨一無二的平緩功率曲線（30 V 至 150 V），可確保始終能夠獲得最大輸出功率。電壓通道轉換為電流后，SMRT1 可對電流差動繼電器（包括諧波抑制變壓器差動繼電器；對這種繼電器一次只能測試一個相）執行最小工作點測試、斜率測試和計時測試。

它還可與 SMRT 系列的其他設備配合使用。SMRT1 使用了以太網端口，基本上是一款“即插即用”設備，其電壓和電流輸出可與其他 SMRT 設備的電壓和電流輸出無縫同步，方便測試更復雜的繼電器（例如，三相方向功率放大器、距離放大器、失磁或者 6、9 至 12 相電流測試應用）。
