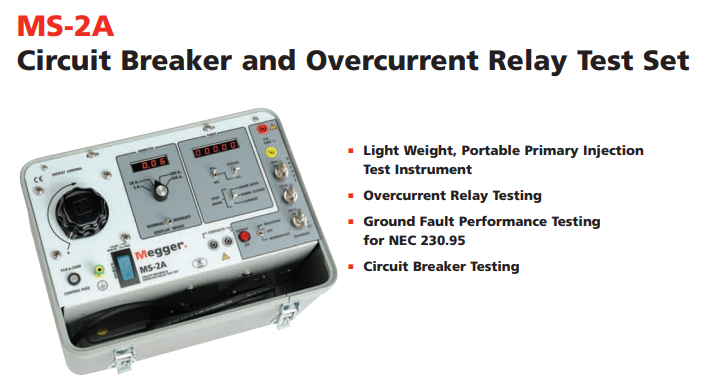

斷路器及過流繼電器測試儀MS-2A產品介紹

重量輕、便攜的初級電流注入測試儀

  過流繼電器測試

  NEC 230.95的接地故障性能測試

  斷路器測試

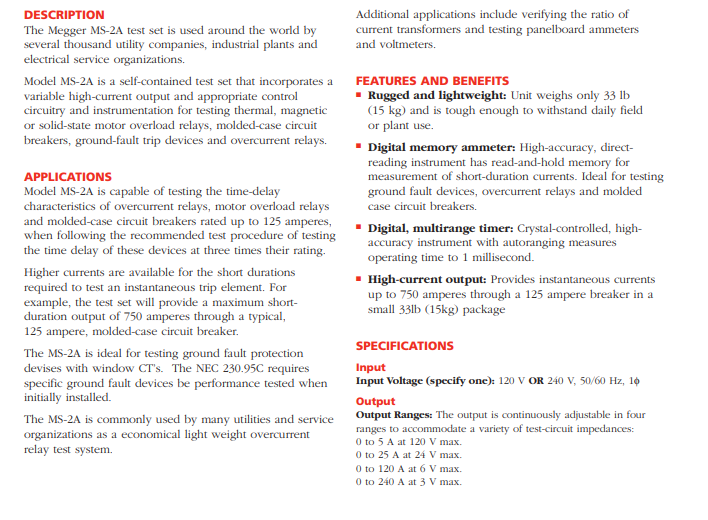

MS-2A是獨立的測試設備，高電流輸出功能和控制功能集成在同一臺機器上。該儀器可測試熱、磁及固態(tài)電機過載繼保儀器、斷路器、接地故障跳閘器件和過流繼保儀器。

MS-2A可測試過流繼電保護的動作延時和等級為125A的電機過載保護和模塊化斷路器。如果需要測試一個瞬間跳閘的設備，最高輸出電流可以達到750A。

MS-2A 型號能夠測試最高額定電流為 125 A 的過流繼電器、電機過載繼電器和塑殼斷路器的時延特性；測試時，需要遵循針對這三種裝置建議的時延測試步驟，并使用等于其額定電流三倍的電流。會在短時間內提供較高電流，用于測試瞬時跳閘元件。例如，這款測試儀會通過典型的 125 A 塑殼斷路器提供最高 750 A 的短時間輸出。MS-2A 非常適用于測試帶有窗口式電流互感器的接地故障保護設備。首次安裝 NEC 230.95C 時，需要對特定接地故障保護設備進行性能測試。MS-2A 是經濟實惠、輕型的過流繼電器測試系統(tǒng)，被很多公用事業(yè)公司和服務組織所采用。這款設備的其他應用包括檢驗電流互感器變比以及測試面板型電流表和電壓表。
